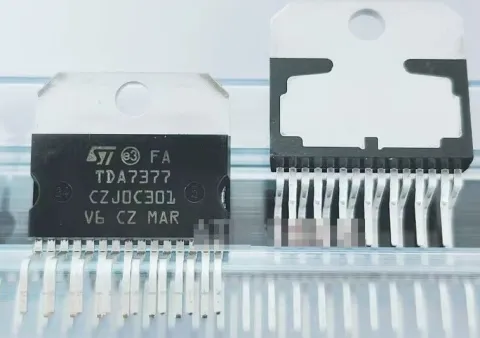

Wzmacniacz TDA7377 ZIP-15 2x30W STM końcówka mocy STA540 TDA7375 15pin

TDA7377 to monolityczny wzmacniacz mocy klasy AB, zoptymalizowany do zastosowań w systemach audio, szczególnie w samochodowych układach dźwiękowych. Układ oferuje elastyczność konfiguracji dzięki możliwości pracy w dwóch trybach:

Dual Bridge (Mostkowy):

• Moc maksymalna: 2 x 30 W.
• Obciążenie nominalne: 4 Ω.
• Typowa wydajność: 60 dB separacji kanałów.

Quad Single-Ended (Pojedynczy, czterokanałowy):

• Moc maksymalna: 4 x 6 W.
• Obciążenie nominalne: 4 Ω.

Charakterystyka techniczna:

Parametry elektryczne:

• Zakres napięcia zasilania: 8 V – 18 V.
• Szczytowe napięcie dopuszczalne: do 50 V (czas <50 ms).
• Zakres temperatury pracy: -40°C do +150°C.
• Wzmocnienie napięciowe: wewnętrznie ustalone na 26 dB (mostkowy) i 20 dB (czterokanałowy).

Zabezpieczenia:

• Ochrona przed zwarciem wyjść (wykrywanie przeciążenia).
• Termiczne odcięcie przy przekroczeniu temperatury krytycznej (>150°C).
• Soft-start eliminujący zjawisko pop-noise podczas włączania.

Cechy konstrukcyjne:

• Obudowa ZIP-15P: kompaktowa i łatwa w montażu, z efektywnym odprowadzaniem ciepła.
• Zintegrowany układ diagnostyczny do wykrywania usterek (np. przegrzania lub zwarcia).
• Niska wartość THD (<1% przy mocy znamionowej).

TDA7377 jest szczególnie polecany do zastosowań w systemach wymagających stabilności, wysokiej jakości dźwięku oraz niezawodności w trudnych warunkach środowiskowych. Dzięki wbudowanym zabezpieczeniom i szerokim zakresom pracy, układ znajduje zastosowanie zarówno w standardowych, jak i bardziej zaawansowanych instalacjach audio.
